登录注册 收藏本站 在线留言 网站地图

欢迎光临青岛山川物资有限公司网站!

热门关键词:乙烯基树脂脱模剂玻璃纤维布抛光蜡

山川树脂中心
首页 » 山川复合材料资讯中心 » 玻璃钢模具 » 低成本玻璃钢模具制做

低成本玻璃钢模具制做

返回列表来源:山川复合材料 发布日期 2017-09-24 10:46 浏览:-


玻璃钢模具制作基本流程

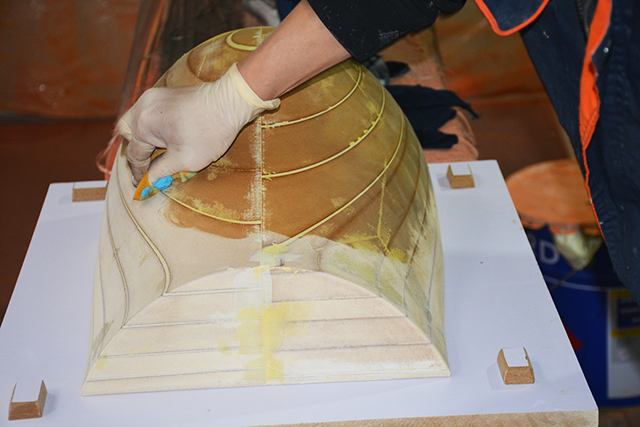

 一.66#脱模蜡(作用:填补原子灰空隙,形成有效脱模基础底层)





 A:建议使用棉布或者海面均匀檫试,棉布相对节约用量。



 B:成膜速度很快,每打一遍蜡后,2分钟左右紧接用一块抹布均匀檫试至光亮,成膜速度和温度有关,大型模具建议3-4遍,最后一遍间隔20分钟,再上10#PVA脱模水.



 二:10#PVA脱模水(作用:形成光滑有效的脱模隔离层,这个和国内pva有根本性的区别)





 A:可以喷涂或手涂操作,建议喷涂,尤其大型模具,节约时间,喷涂更均匀。



 B: 可直接使用,不需稀释。以刷子或喷枪涂装。使用喷枪时,应将喷枪气压调至60-90psi(数值依所用设备而有所不同)。正常喷涂距离为12-18英寸(30-46厘米)。



 C: 最少做两遍涂层,建议在3层为最佳效果。须等第一层完全干透后,再涂装第二层。(喷雾之干燥时间约为10-15分钟,而流平涂层约为30分钟)喷涂厚度以正好让液体一起流动,并形成连续的膜为最佳。



D: 对于新的或翻新的模具,干膜厚度最少应为2-4 mils(0.05-0.1mm,约为工业用垃圾袋一层之厚度);久用的模应为1-2mils(0.025-0.05mm)。一加仑可使用500平方英尺(46.5平方米)。



 三:胶衣层GC207



 A:喷涂前检查原模表面处理是否平整,表面保证干净整洁。



 B:保持喷涂车间干净,无大量粉尘。喷枪及管道内无水气。(需油水分离器,用之前放水)



 C:喷涂前使用木棍将胶衣搅拌均匀,然后静止3-5分钟,等待气泡排出再试用。



 D:固化剂925H按照1.5%比例加入,每次调配控制好用量,以免凝胶导致浪费,常温在凝胶时间在15-20分钟。925固化剂会比M50凝胶慢5分钟左右,这样设计的目的是更充分排除产生的气泡,制品强度经测试会提高8%以上。



 E:  喷枪气压严格控制,喷枪口径建议为2.5mm。



 F:胶衣喷涂均匀,薄层多次喷涂(2-3遍完成)



 1:第一遍喷厚度约0.2mm,第二遍到第三遍厚度每遍约0.3mm,总体厚度为0.8-1mm。



 2:每遍喷涂时间间隔为5分钟,需在上一遍完成后5分钟内喷涂下一遍。



 G:胶衣的喷射遵循先难后易,先沟后平整面的原则,尽量避免局部过厚。



 H:下雨天不要喷模具胶衣。



四:过渡层5500树脂:需在模具胶衣表干后操作,和模具胶衣同一天操作防止分层!



 A:30g表面毡



 1:使用5500树脂。使用前需使用木棍将树脂搅拌均匀。然后静止2-3分钟,等待气泡排出使用。



 2:使用固化剂925H按照1.5%比例加入,搅拌均匀后,静止1分钟,等待气泡排出。大型模具需分段施工。



 3:使用毛刷及短细滚筒进行施工,毛刷使用为沾点式工作,不要直接平刷,容易起波皱。



 4:沾点过程中保证严谨工作。不得漏涂。树脂涂制3-5分钟后需检查是否玻纤反弹或鼓泡,有的话用毛刷带少量树脂点透。



 B:300g短切毡:需在30g表面毡完全固化后,方可进行此道工序,约为30g表面毡工序完成后5-6小时左右。(根据实际固化状态来确定,常规2小时亦可)



 1:操作300g短切毡前,需检查之前的表面毡是否有气泡,若有需挑泡。整体100目砂纸简单打磨去除玻璃纤维倒刺。打磨完成后方可进行施工。



 2:使用5500树脂,使用前需要使用木棍将树脂搅拌均匀,然后静止2-3分钟,等待气泡排出。



 3:使用固化剂925H按照1.5%比例加入,每次调配约1KG。搅拌均匀后,静止1分钟等待气泡排出。



 4:使用毛刷、细滚筒、铁滚筒(排泡辊)进行工作。工作过程中保证严谨。不可漏涂。保证无气泡。



五:结构层102树脂  根据结构设计厚度进行铺层


A:可使用两种方案铺层

1:300g毡和450g毡搭配铺层;一次糊制4层住手,待固化后经行下一次糊制。

2:300g+300g+400方格布+450毡方式进行铺层,注意两层方格布不要相邻,该方案铺层速度快,方格布起到增强拉筋作用,同时降低玻纤成本。(注意毡多,布少用)



注意:模具小边角可以采用玻纤腻子或者自行调制的树脂腻子,刷一遍防止出现中空气泡不贴实。(平滑结构可省略)



B:使用固化剂MEKP-9按照1.2-1.5%比例加入,根据操作速度调制用量,避免凝胶浪费。搅拌均匀后,静止1分钟等待气泡排出。



C:在铺第一层短切毡前需先刷上102树脂,再铺短切毡。根据实际情况决定是连续施工4层短切毡还是5层。每层间保证用棍子辊压直至无气泡。



 D: 最后一层短切毡后需等固化后再继续进行后续的增强层制作。一般固化时间为2小时左右。



 F:严格控制树脂含量,因为一次积层为4张短切毡。这样前2张短切毡可先多使用树脂,后2道短切毡使用时可少用些,尽量用辊将积压在下面的树脂挤压上来,这样可以比较好的浸透和控制含胶量。



 最后一层树脂固化后,由于模具比较大,建议等待2-3天后再加筋,加筋处需要用泡沫或者软质材料,垫于钢筋和模具中间,以减少应力避免模具筋纹出现。



一句话总结操作过程:


3遍脱模蜡  + 3遍脱模水(间隔20分钟以上) + 胶衣层0.8mm(至少两次喷涂)+ 表面毡30g(粘压法操作) + 过渡层(充分固化)+结构层102(连续4层)



技术问题可联系:400-99-71117



推荐阅读

【本文标签】:玻璃钢模具 玻璃纤维 模具胶衣

【责任编辑】:山川复合材料 版权所有:https://www.qdscsz.com/转载请注明出处

最新资讯

1胶衣和树脂那个透明度高?

2环氧树脂时间长了会变色?

3模具胶衣固化时间多久?

4用玻璃做模具面是否可以?

5模具胶衣太稠了,咋办?

6短切毡的作用是什么?

7玻璃纤维织物的不同编织方式

8什么是碳纤维材料?

9碳纤维砂轮片的性能优势

10预浸料如何储存?

全国服务热线400-993-7117

关于山川玻璃钢模具玻璃钢制品玻璃钢防腐应用视频联系山川网站地图
