采用乙烯基树脂鳞片胶泥施工的优势

玻璃鳞片腐蚀性能好，由于玻璃鳞片胶泥采用基体树脂是高性能的乙烯基树脂，乙烯基树脂具有比环氧树脂更好的耐高温，耐腐蚀性能。

亚什兰411、470环氧乙烯基树脂在FGD（烟气脱硫）行业的的应用

采用Derakane 441-350、Derakane 510C-350或Hetron FR992乙烯基树脂制造的烟道系统具有优异的防腐性能。

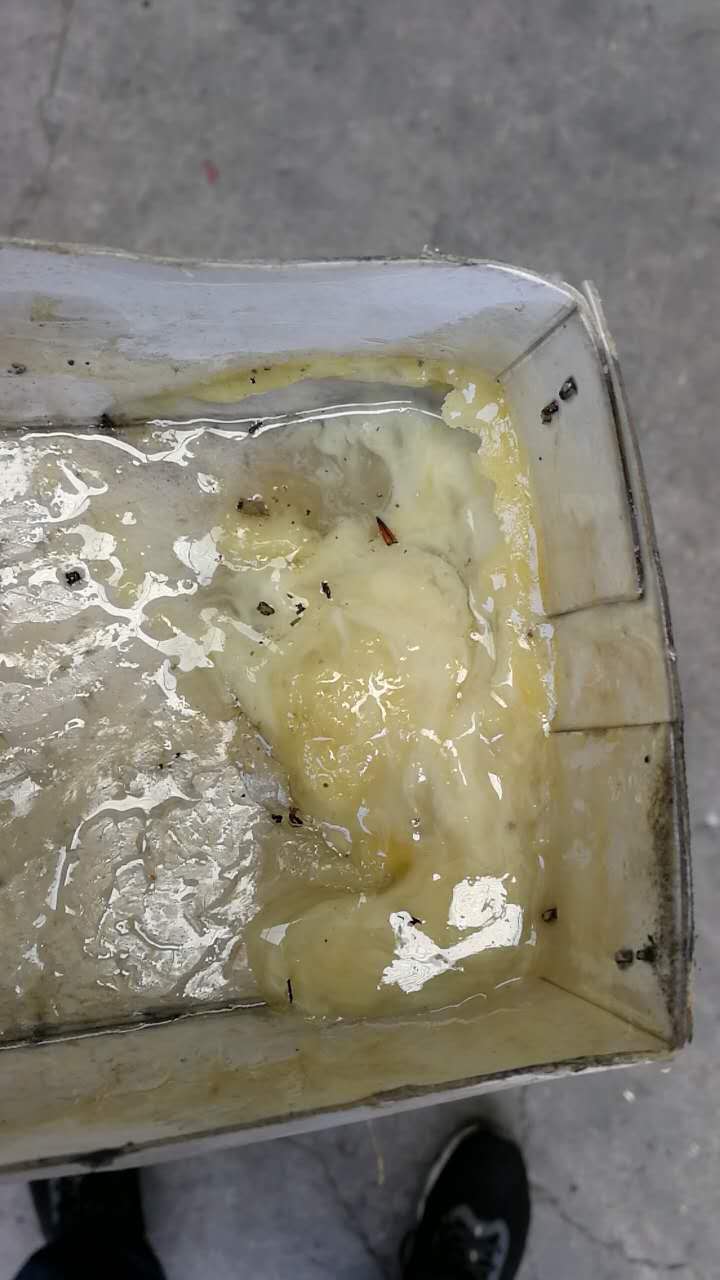

环氧树脂不固化怎么办？

建议客户同时注意，有添料的情况下，应当适当调整增加固化剂的添加量，以防止固化后强度不够的情况出现!

结构补强的玻璃钢防腐工程工艺

使用树脂：　　混凝土接着用环氧树脂底漆　　纤维补强复合材料用积层树脂制作方法：　　1. 对混凝土表面进行处理，将粉尘和杂质去除，并使其充分干燥；　　2. 将混凝土断面进行修复，钢筋外露部分做好防锈处理;　　3. 使用混凝土接着用环氧树脂底漆做底涂，A,B 剂搅拌后以毛刷滚轮涂布，视现场情况决定厚度；　　4. 对不平整处进行修复，表面突出部分以切割机将其切除使其平滑，凹陷部分以环氧树脂补土；　　5. 玻璃纤维预先以剪刀依照设计的尺寸大小裁好，将纤维补强复合材料用积层树脂A/B 剂按配比混合均匀，用毛刷滚轮平均涂布

钢铁厂桶槽及内衬防腐工程案例

水泥面处理完后，先上SWANCOR CP95 底涂树脂，接着以短切毡积层（Chopped Strand Mat），表面使用两层C-Veil 的表面席，形成一富含树脂的耐蚀层。

钢铁厂37%盐酸桶槽防腐案例

内层设计成富含树脂之耐蚀层，最外层添加UV 吸收助剂以保护FRP储槽.

酸洗工厂钢结构防腐工程案例

盘圆线材之酸洗线的钢构，空气中含潮湿之腐蚀性气体HCL，HNO3气体。

废气洗涤塔乙烯基树脂防腐工程案例

表面使用上纬SWANCOR 901 和SWANCOR 905 ，结构部分以短切毡含浸SWANCOR 901 和SWANCOR 905，内层使用C-Veil 的表面毡，形成一富含树脂的耐蚀层。

钢铁厂废气吸收塔乙烯基树脂防腐工程案例

镀锌生产线之废气排气中含有大量之盐酸（HCl）气体，温度高达80℃。中钢高雄厂共装置了5 座流量400m3/分之FRP 废气吸收塔系统。

FRP电镀池乙烯基树脂防腐工程案例

电镀过程中，常会用到许多电镀溶液，如：氢氧化钠、硫酸…等强酸、强碱溶液，因此须将溶液储槽作成玻璃钢才能避免被腐蚀。

冶炼厂脱硫系统乙烯基树脂防腐案例

上伟901-FLTP两道，SWANCOR 901含浸30g/m2表面毡一层，再涂布SWANCOR 901-P面漆一道。

电厂烟气脱硫FGD 烟道鳞片乙烯基树脂防腐衬里案例

低温鳞片：上伟 901-FLS 喷涂型玻璃鳞片乙烯基树脂 120℃；高温鳞片：SWANCOR 907-FLS 喷涂型玻璃鳞片乙烯基树脂 160℃。

制取氯甲烷副产盐酸储罐乙烯基树脂防腐案例

2台介质为生产氯甲烷的副产物31%盐酸的储罐需要乙烯基防腐处理，直径11.5m、高度10.6m。

上伟SWANCOR 901乙烯基树脂废水池防腐案例

上伟901-P乙烯基树脂 与80 目石英砂以一定比例制成胶泥。在规格为30cm X50cm X 5cm 或30cm X 50cm X 8cm 的花岗岩上，用其粘贴在废水池的混凝土墙壁和底部。

环氧树脂在防腐应用中的缺点

选用室温下固化环氧树脂的热变形温度（HDT）一般情况下较低，均在 60-70℃之间，因此也不能耐更高的温度,推荐使用温度不能超过 75℃；

FRP 防腐内衬和地坪施工建议

凹凸不平及拐角处均需补腻子，腻子可用石英砂或滑石粉与树脂混合制成，通常，树脂：石英砂=1:1 ~ 4，可用气象二氧化硅调节粘度。

烟气脱硫塔的喷淋头-玻璃钢防腐工程案例

纤维缠绕管道耐磨层（4毫米内部和2抗冲击浆外，MM），是由411-45 DERAKANE环氧乙烯基酯树脂。

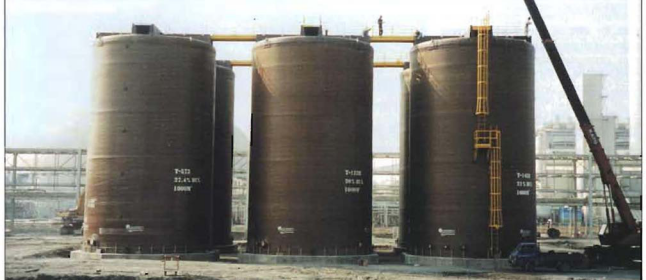

盐酸储罐—玻璃钢防腐工程案例

世界上最大的氯碱生产商之一存储1000立方米盐酸测距East，安装在1999。浓度从21%到30%。

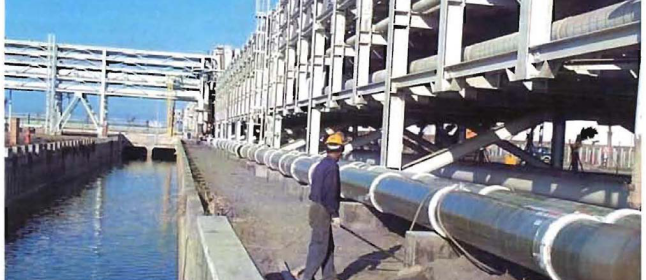

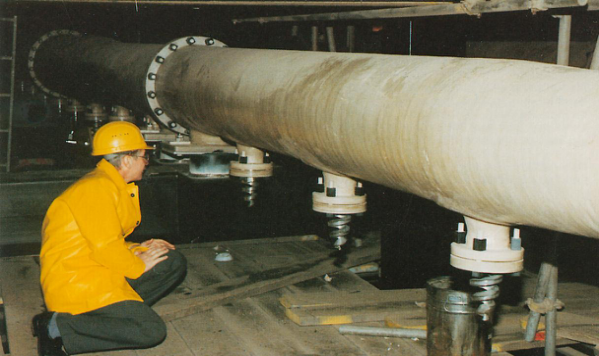

盐水管道—玻璃钢防腐工程案例

世界上最大的离子交换膜工厂22英里的直径管6.2台湾，处理盐水溶液，安装在2001，服务条件：盐水溶液，工作温度为60°- 70°C压力= 12巴（约180 psi）。

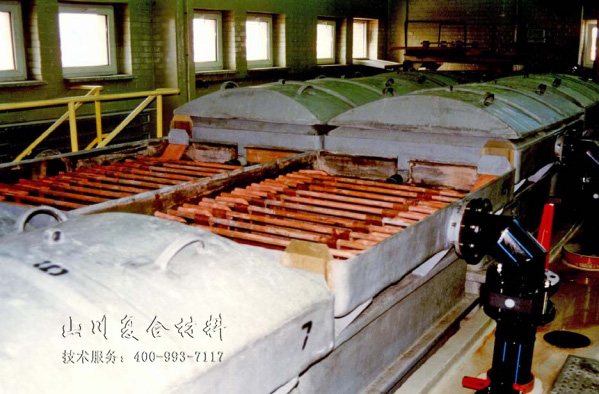

电解槽—玻璃钢防腐工程案例

DERAKANE411 系列是30多年前陶氏化学公司第一个开发出来的环氧乙烯基酯树脂。 以双酚A环氧为骨架， 这种树脂是FRP工业应用最普遍的环氧乙烯基酯树脂。
